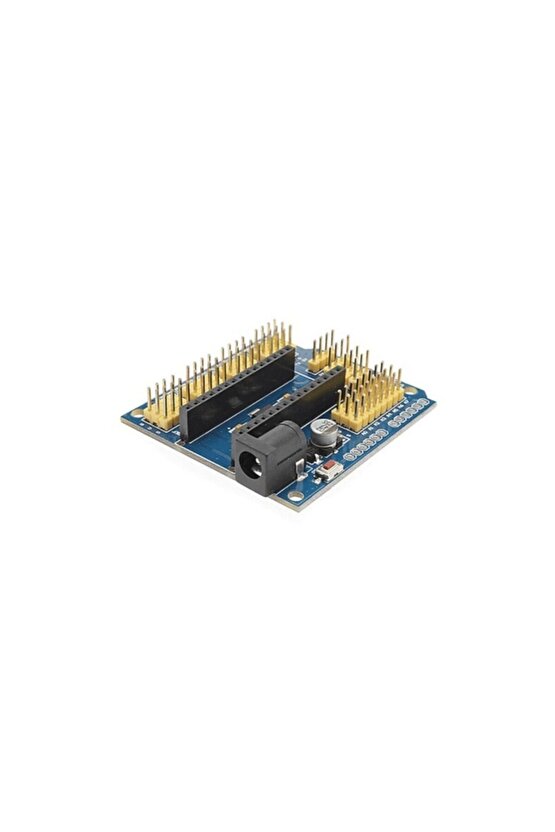

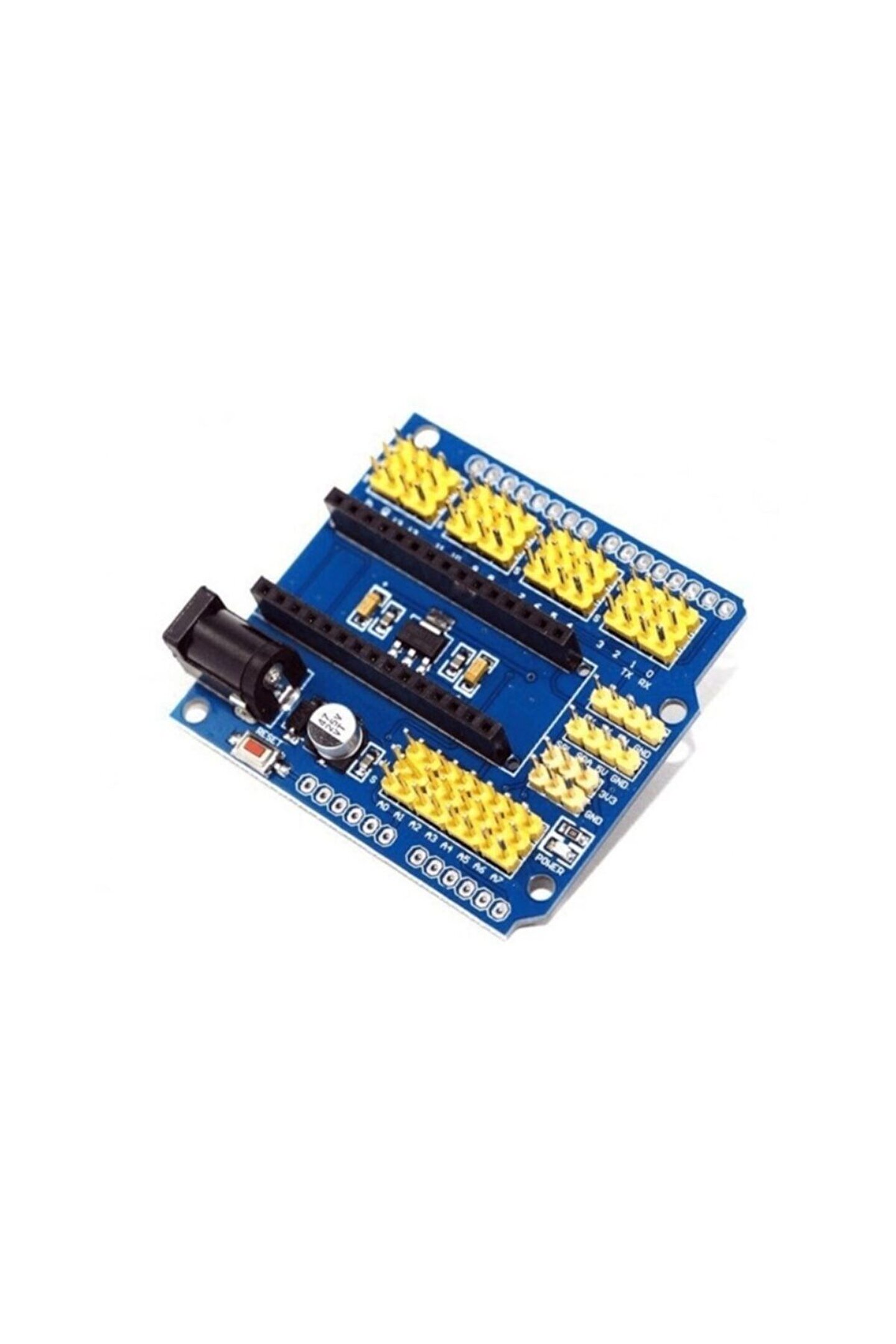

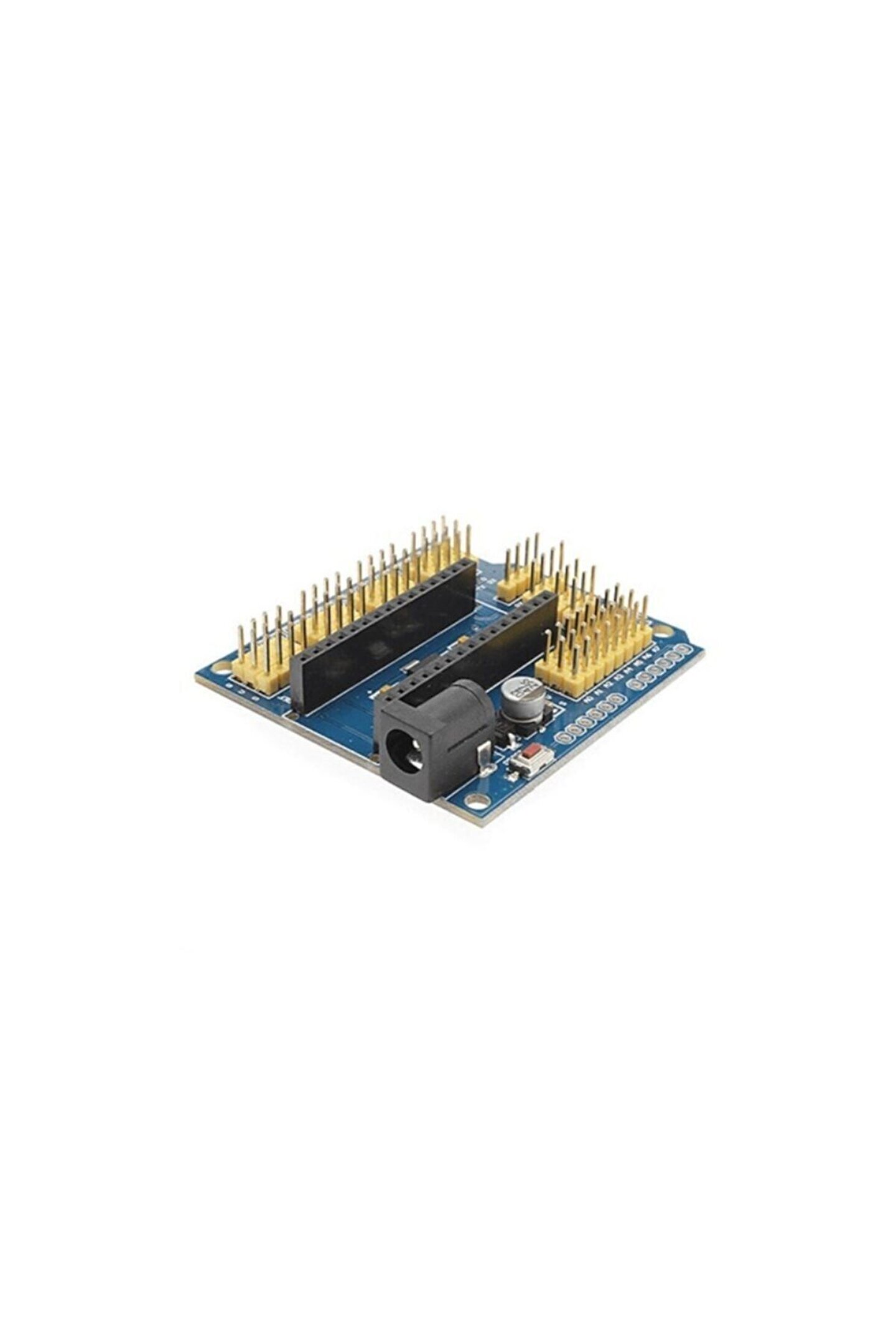

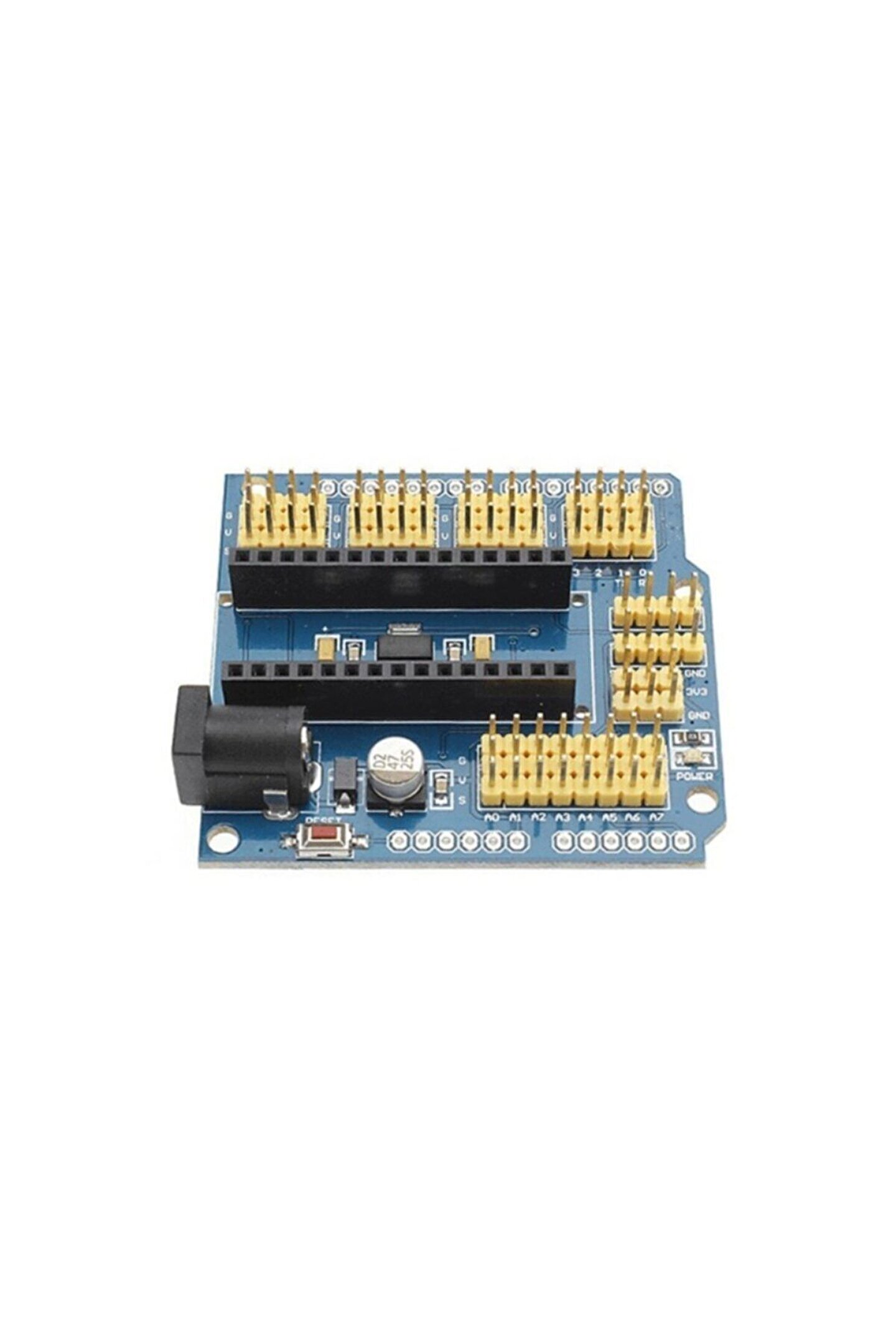

Arduino Nano Sensor Shield Ar-008 Expansion Ptoro Sheild

Arduino nano proto sensör shield - Genişletme kartı

Arduino nano proto sensör shield , arduino nano %27nun daha pratik bir şekilde kullanılmasını sağlayan genişletme kartı shield %27idir. Arduino nano %27nun tüm pinleri toprak ve besleme ile birlikte 3%27lü pin grubu olarak konmuştur. Bu sayede çoğu modül breadboarda gerek duyulmadan basit bir şekilde kullanılabilmektedir.

Uart  ( Rx, tx, 5v, gnd ) ve  I2c  Pinleri ( Scl, sda, 5v, gnd ) 4%27lü pin grubu olarak kartın kenar kısmına eklenmiştir.

Ayrıca  Arduino nano sensör shield %27in kenar kısımlarındaki deliklere gerekli lehimlemeler yapılarak uno ve mega gibi boardlar için shield olarak kullanılabilmektedir.

Arduino nano sensör shield , arduino nano ıo genişleme shield için özellikle arduino nano ve diğer birçok cihaz arasında kolay bir bağlantı sağlamak için tasarlanmıştır. Özünde, bu cihazları basit ve sorunsuz bir şekilde bağlamak için nano denetleyiciyi genişletir. Nano breadboard ve hem nano v2.X hem de v3.X ile uyumludur.

Arduino nano sensör shield özellikleri

• 14 adet giriş-Çıkış pini (her biri kendi arasında gnd-5v-Sinyal hattını barındırmaktadır.)

• 8 adet analog pini (her biri kendi arasında gnd-5v-Sinyal hattını barındırmaktadır.)

• 6 adet pwm pini

• 5 adet ı2c hattı

• 1 adet servo güç girişi

• Aref çıkış

• 3.3v çıkış

• Besleme : 7 – 12v (adaptör)


Boyutlar :58mm x 59mm

Arduino nano proto shield , üzerinde bulundurduğu 2.1mm dc soket sayesinde adaptör ile de çalışmaktadır. 7-12v arasındaki gerilimlerdeki adaptörler ile besleme yapılabilir. Diğer yandan shield üzerindeki güç çıkışları (3.3 ve 5v) çoğaltılarak kartın kenar kısmına eklenmiştir.
